Aprende qué es el gradiente de fractura, cómo se calcula y cómo impacta en la seguridad operativa en pozos petroleros. Una guía completa con fórmulas, ejemplos reales, unidades, software y recomendaciones técnicas para evitar errores en campo.
El gradiente de fractura es una medida de la presión requerida para fracturar una formación geológica, expresada generalmente como la presión por unidad de profundidad. En otras palabras, define el límite superior de presión que puede soportar una roca antes de que se fracture de manera no intencional. Esta magnitud es crítica para diseñar sistemas de perforación seguros, ya que indica el umbral máximo antes de que los fluidos de perforación provoquen fracturas en la formación.
Una mala estimación del gradiente de fractura puede provocar pérdidas de circulación, colapsos de pozo, daños a la cimentación e incluso pérdida de control del pozo. Por ello, es uno de los pilares del diseño hidráulico de lodo y de la ventana de presión operativa.
Durante la perforación de un pozo, el gradiente de fractura se utiliza para determinar el peso máximo del lodo que puede emplearse sin inducir fracturas. Si la presión hidrostática del lodo excede el gradiente de fractura, se puede abrir una vía no deseada hacia la formación, generando pérdidas severas y comprometiendo la integridad del pozo.
En pruebas de presión como el Leak-Off Test (LOT) o el Formation Integrity Test (FIT), se determina empíricamente el gradiente de fractura en campo. Esta información es esencial para establecer parámetros como:
Peso de lodo máximo permitido.
Diseño de tubería de revestimiento.
Planificación de secciones críticas.
Criterios de seguridad para operaciones de control de pozo.
El gradiente de fractura puede expresarse como:
Donde:
G_f = Gradiente de fractura (psi/ft)
P_f = Presión de fractura (psi)
D = Profundidad verdadera donde ocurre la fractura (ft)
También se puede expresar en unidades equivalentes a densidad de lodo (lb/gal) usando la siguiente conversión:
Explicación:
El factor 0.052 proviene de la conversión entre psi, ft y lb/gal para condiciones estándar en perforación. Esta fórmula permite relacionar directamente el gradiente con el peso de lodo máximo que puede utilizarse sin fracturar la formación.
Supongamos que en una prueba LOT se obtuvo una presión de fractura de 3,000 psi a una profundidad de 6,000 pies. El cálculo del gradiente sería:
Convertido a unidades de peso de lodo:
Esto significa que cualquier peso de lodo superior a 9.62 lb/gal podría inducir una fractura en esa formación específica.
El gradiente de fractura se puede expresar comúnmente en:
psi/pie (presión por pie): útil para cálculos precisos de presión a diferentes profundidades.
lb/gal (libras por galón): más utilizado en campo, ya que se relaciona directamente con el peso de lodo y su efecto sobre la presión hidrostática.
La elección de unidad depende del enfoque: los diseñadores geomecánicos usan psi/ft para modelado detallado, mientras que los ingenieros de perforación prefieren lb/gal por su aplicación operativa directa.

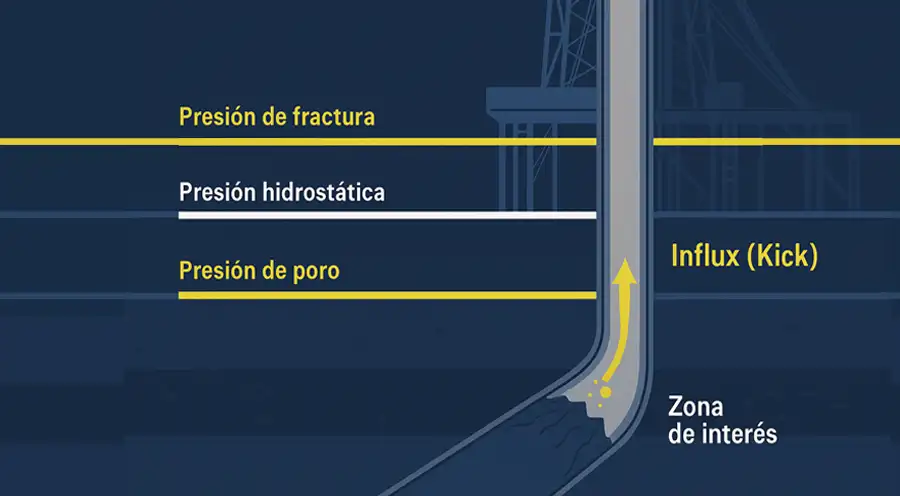

El gradiente de fractura no puede entenderse en aislamiento. Forma parte de la ventana de presión operativa, el rango entre el gradiente de poro (presión mínima para evitar un kick) y el gradiente de fractura (presión máxima para evitar pérdidas). Además, influye en:
EMW (Equivalent Mud Weight): Para calcular la presión efectiva ejercida por el lodo en el pozo.
Kick Tolerance: El margen de seguridad que existe entre un kick y la fractura de la formación.
LOT/FIT: Métodos para obtener datos reales del gradiente de fractura.
Diseño de casing: Determina dónde y cómo instalar el revestimiento.
Campo Akal, Golfo de México: Una sobreestimación del gradiente de fractura en zonas carbonatadas llevó a la pérdida de circulación severa, pérdida de equipo de fondo y abandono del pozo.
Proyecto Vaca Muerta, Argentina: Se utilizaron modelos geomecánicos calibrados con datos sísmicos para anticipar gradientes de fractura, logrando reducir los eventos de pérdidas de circulación en más de 30% durante las fases de perforación intermedia.
Shale Plays en Texas (EE.UU.): En formaciones como Eagle Ford o Barnett, el gradiente de fractura se calcula con alta precisión para inducir fracturas hidráulicas de forma controlada, optimizando la recuperación en pozos horizontales.
Nunca asumir un gradiente constante por litología: Las propiedades mecánicas de las rocas varían con la profundidad y la estructura.
Realizar LOT o FIT en cada sección: Son las fuentes más confiables para validar o ajustar modelos teóricos.
Usar modelos geomecánicos 1D o 3D: Especialmente en campos nuevos o sin historial operacional.
Correlacionar con datos históricos del campo: Ayuda a construir una base robusta para el diseño de pozos futuros.
Los ingenieros utilizan herramientas especializadas para estimar y simular el comportamiento de fractura de la formación:
Landmark StressCheck: Modelado geomecánico 1D/3D de esfuerzos, resistencia de rocas y gradientes.
Drillbench (SLB): Simulación de presión en el pozo, detección de ventana de presión operativa.
WellPlan (Halliburton): Evaluación del peso de lodo, carga de casing y gradientes límite.
OpenWells: Registro y análisis de pruebas LOT/FIT, datos históricos del campo.
